「自転車用フロントライトの明るさ(照度)が、どのように時間変化するか」の計測結果をまとめたページです。

最終更新日: 2022/1/15

測定内容

本ページに掲載されている情報の測定目的・前提条件は以下の通りです。

目的

「ライトの明るさが、点灯時間と共にどのように変化するか」の傾向を見ることが目的です。

自転車用ライトのみならず、フラッシュライトのスペック表示(明るさ/点灯時間)は「ANSI FL1」という規格が世界標準となっています。

このANSI FL1では、「明るさ」「点灯時間」について、以下のように定めています。

点灯開始30~120秒後までの出力(明るさ)を100%とし、初期値の10%に到達した地点までを「点灯時間」とする。
ライトの明るさが初期値の10%に至るまでにどのように時間変化するべきかについては規格で定められていません。また、大多数のメーカーは明るさの時間変化グラフを公開していません。
私が取り組んでいるブルベでは、真夜中に真っ暗な山間部を走ることもあります。ライトの明るさはまさに命綱であり、その特性を正しく把握しておく必要があります。
そこで、私は手持ちのライトの特性を知るために、照度計を用いて「ライトの明るさがどのように時間変化をするか?」を測定することにしました。
本ページでは、その測定結果を纏めています。
関連記事

ライトの明るさを測るために、新たな照度計を購入しました。 今度の照度計はロガー付き。照度の時間変化をSDカードに記録してくれる機能が付いています。 購入まで ロガー付きの照度計を購入しました。 購入した製品 [itemlink[…]

詳しい経緯は↑の記事を御覧ください。

機材

created by Rinker
マザーツール
¥16,960 (2022/01/18 07:02:55時点 Amazon調べ-詳細)

マザーツール「LX-1128SD」という、ロガー機能付き照度計を使います。

測定方法

  • ライトの先端~照度計センサ部の距離は30cmに固定する。
  • 計測は、蓋を閉じることの出来るダンボール箱の中で実施する。
  • 原則として、ロングライドにおける実用的な明るさ(100~500ルーメン)のモードのみを計測対象とする。
    (500ルーメン以上のモードは静止状態だと発熱が大きく発火の危険があるため、実施しない)
  • 満充電状態から測定を開始し、照度が初期値の10%になった時点までを「点灯時間」とする。

注意事項

  • 本測定では、「照度」を計測します。スポット配光のライトは照度が高く出ますし、ワイド配光のライトは低く出ます。
    このように同じルーメン数のライトであっても、照度の値は大きく異なるため、あくまで照度の絶対値は「目安」とお考えください。
    照度の絶対値よりも、照度がどのように時間変化するのか(グラフの形。明るさが一定なのか、だんだん暗くなるのか)を見ることが主目的です。
  • 本測定で使用するライトは、基本的に著者による使用歴があります。新品ではありません。そのため、バッテリーが多少劣化している可能性がありますが、ご了承ください。
    ただ、多少のバッテリー劣化であればグラフの形に大きな変化はないと考えています。
  • 明らかにバッテリーが劣化している(公称ランタイムより著しく早く消える等)ことが判明したライトの結果は、本ページには掲載していません。
  • 測定は、各ライトの点灯モードにつき1回のみ実施しています。一度の測定にかなりの時間がかかるため、ご了承ください。

測定結果: CATEYE

Econom Force

Highモード



バッテリー容量 単三電池×4本
(測定はアルカリ乾電池で実施)
明るさ(公称値) 170ルーメン
点灯時間(公称値) 2:00
点灯時間(実測値) 5:53
(初期値の10%で打ち切り)
関連記事 製品レビュー

Volt200

created by Rinker
キャットアイ(CAT EYE)
¥3,255 (2022/01/17 17:27:01時点 Amazon調べ-詳細)
Highモード

バッテリー容量 1000mAh
(リチウムポリマーバッテリー×1本)
明るさ(公称値) 200ルーメン
点灯時間(公称値) 2:00
点灯時間(実測値) 2:02
関連記事
Lowモード

バッテリー容量 1000mAh
(リチウムポリマーバッテリー×1本)
明るさ(公称値) 50ルーメン
点灯時間(公称値) 6:00
点灯時間(実測値) 7:46
関連記事

Volt300

Highモード

バッテリー容量 2200mAh
(18650バッテリー×1本)
明るさ(公称値) 300ルーメン
点灯時間(公称値) 3:00
点灯時間(実測値) 2:39
関連記事 製品レビュー
Normalモード

バッテリー容量 2200mAh
(18650バッテリー×1本)
明るさ(公称値) 100ルーメン
点灯時間(公称値) 8:00
点灯時間(実測値) 8:03
関連記事 製品レビュー

Volt400

created by Rinker
キャットアイ(CAT EYE)
¥6,500 (2022/01/18 06:54:57時点 Amazon調べ-詳細)
Highモード

バッテリー容量 2200mAh
(18650バッテリー×1本)
明るさ(公称値) 400ルーメン
点灯時間(公称値) 3:00
点灯時間(実測値) 2:52
関連記事 製品レビュー
Middleモード

バッテリー容量 2200mAh
(18650バッテリー×1本)
明るさ(公称値) 100ルーメン
点灯時間(公称値) 8:00
点灯時間(実測値) 9:47
関連記事 製品レビュー

Volt700

Middleモード

バッテリー容量 3100mAh
(18650バッテリー×1本)
明るさ(公称値) 300ルーメン
点灯時間(公称値) 3:30
点灯時間(実測値) 3:46
関連記事 製品レビュー
Lowモード

バッテリー容量 3100mAh
(18650バッテリー×1本)
明るさ(公称値) 100ルーメン
点灯時間(公称値) 10:00
点灯時間(実測値) 13:49
関連記事 製品レビュー

Volt800

created by Rinker
キャットアイ(CAT EYE)
¥12,490 (2022/01/18 07:02:56時点 Amazon調べ-詳細)
Middleモード

バッテリー容量 3400mAh
(18650バッテリー×1本)
明るさ(公称値) 400ルーメン
点灯時間(公称値) 3:30
点灯時間(実測値) 3:42
関連記事 製品レビュー
Lowモード

バッテリー容量 3400mAh
(18650バッテリー×1本)
明るさ(公称値) 200ルーメン
点灯時間(公称値) 8:00
点灯時間(実測値) 10:17
関連記事 製品レビュー

GVolt70

created by Rinker
キャットアイ(CAT EYE)
¥5,566 (2022/01/18 07:02:57時点 Amazon調べ-詳細)
Highモード

バッテリー容量 3400mAh
(18650バッテリー×1本)
明るさ(公称値) 260ルーメン
点灯時間(公称値) 7:00
点灯時間(実測値) 6:58
関連記事 製品レビュー
Midモード

バッテリー容量 3400mAh
(18650バッテリー×1本)
明るさ(公称値) 200ルーメン
点灯時間(公称値) 9:30
点灯時間(実測値) 9:21
関連記事 製品レビュー

URBAN2

点灯モード

バッテリー容量 単三電池×2本
(測定はエネループで実施)
明るさ(公称値) 50ルーメン
点灯時間(公称値) 30:00
点灯時間(実測値) 17:26
関連記事 購入報告
製品レビュー

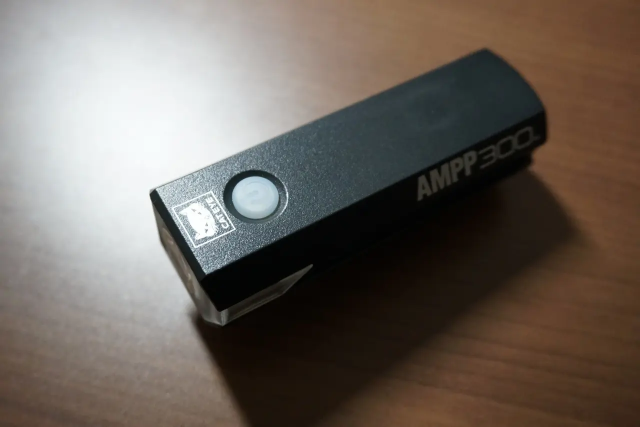

AMPP300

Highモード

バッテリー容量 2200mAh
(18650バッテリー×1本)
明るさ(公称値) 300ルーメン
点灯時間(公称値) 3:00
点灯時間(実測値) 3:10
関連記事 購入報告
Lowモード

バッテリー容量 2200mAh
(18650バッテリー×1本)
明るさ(公称値) 100ルーメン
点灯時間(公称値) 8:00
点灯時間(実測値) 9:18
関連記事 購入報告

測定結果: OLIGHT

T25 Regular

Level 5

バッテリー容量 単三電池×2本
(測定はエネループで実施)
明るさ(公称値) 190ルーメン
点灯時間(公称値) 1:30
点灯時間(実測値) 1:24
関連記事

RN800

created by Rinker
OLIGHT(オーライト)
¥6,695 (2022/01/18 00:00:56時点 Amazon調べ-詳細)
Lowモード

バッテリー容量 4000mAh
(21700バッテリー×1本)
明るさ(公称値) 200ルーメン
点灯時間(公称値) 8:00
点灯時間(実測値) 8:20
関連記事 製品レビュー
Middleモード

バッテリー容量 4000mAh
(21700バッテリー×1本)
明るさ(公称値) 400ルーメン
点灯時間(公称値) 4:00
点灯時間(実測値) 4:17
関連記事 製品レビュー

RN1200

created by Rinker
OLIGHT(オーライト)
¥7,795 (2022/01/18 00:00:56時点 Amazon調べ-詳細)
Lowモード

バッテリー容量 4000mAh
(21700バッテリー×1本)
明るさ(公称値) 300ルーメン
点灯時間(公称値) 6:30
点灯時間(実測値) 14:47
関連記事 点灯実験レポート

RN1500

created by Rinker
OLIGHT(オーライト)
¥8,895 (2022/01/18 00:00:57時点 Amazon調べ-詳細)
Lowモード

バッテリー容量 5000mAh
(21700バッテリー×1本)
明るさ(公称値) 300ルーメン
点灯時間(公称値) 12:30
点灯時間(実測値) 13:24
関連記事 購入報告
製品レビュー

BFL1800

Lowモード

バッテリー容量 5000mAh
(21700バッテリー×1本)
明るさ(公称値) 500ルーメン
点灯時間(公称値) 8:30
点灯時間(実測値) 9:48
関連記事 製品レビュー

測定結果: Magicshine

RAY2600

Magicshine

Magicshine New RAY 2600 is of tough quality. It is equipped …

2灯・Ecoモード

バッテリー容量 6700mAh
(18650バッテリー×2本)
明るさ(公称値) 330ルーメン
(おそらく170ルーメン×2)
点灯時間(公称値) 11:34
点灯時間(実測値) 14:08
関連記事 購入報告

測定結果: Dosun

S1

Highモード

バッテリー容量 単三電池×2本
(測定はエネループで実施)
明るさ(公称値) 130ルーメン
点灯時間(公称値) 3:00
点灯時間(実測値) 2:28
関連記事 製品レビュー

S1 Deluxe

created by Rinker
Dosun(ドゥサン)
¥2,500 (2022/01/17 17:27:02時点 Amazon調べ-詳細)
Highモード

バッテリー容量 単三電池×2本
(測定はエネループで実施)
明るさ(公称値) 130ルーメン
点灯時間(公称値) 3:00
点灯時間(実測値) 2:32
関連記事 製品レビュー

測定結果: GENTOS

閃 SG-325

点灯(スポット)モード

※本ライトにはフォーカスコントロール機能があり、測定は最もスポット配光側で実施した。

バッテリー容量 単四電池×3本
(測定はエネループで実施)
明るさ(公称値) 150ルーメン
点灯時間(公称値) 10:00
点灯時間(実測値) 13:06
関連記事

閃 SG-355

created by Rinker
¥4,040 (2022/01/18 01:22:44時点 楽天市場調べ-詳細)
点灯(スポット)モード

※本ライトにはフォーカスコントロール機能があり、測定は最もスポット配光側で実施した。

バッテリー容量 単四電池×3本
(測定はエネループで実施)
明るさ(公称値) 100ルーメン
点灯時間(公称値) 10:00
点灯時間(実測値) 10:00
関連記事

測定結果: Sofirn

SP33 V3

created by Rinker
sofirn
¥5,099 (2022/01/18 01:22:44時点 Amazon調べ-詳細)
点灯(Med)モード

バッテリー容量 5500mAh
(26650バッテリー×1本)
明るさ(公称値) 450ルーメン
点灯時間(公称値) 9:21
点灯時間(実測値) 10:14
関連記事

測定結果: ROXIM

RX5

Extremeモード

バッテリー容量 単3電池×4本
(測定はエネループで実施)
明るさ(公称値) 55lux/10m
※30cmの距離で実験しているため、照度は10m時の約1/1000となる
点灯時間(公称値) 6:00
(容量2700mAhのソニー製電池×4本で測定)
点灯時間(実測値) 4:30
(容量1900mAhのエネループ×4本で測定)
関連記事

Serfas

e-lume 1200

created by Rinker
サーファス(SERFAS)
¥21,291 (2022/01/17 21:20:57時点 Amazon調べ-詳細)
点灯(Low)モード

バッテリー容量 4400mAh
(18650バッテリー×2本)
明るさ(公称値) 200ルーメン
点灯時間(公称値) 9:30
点灯時間(実測値) 7:38
※電池が劣化している可能性が高いので参考値
関連記事

Rockbros

R3-1000

点灯(Mid)モード

バッテリー容量 4800mAh
(21700バッテリー×1本)
明るさ(公称値) 500ルーメン
点灯時間(公称値) 4:30
点灯時間(実測値) 5:00
関連記事
点灯(Low)モード

バッテリー容量 4800mAh
(21700バッテリー×1本)
明るさ(公称値) 300ルーメン
点灯時間(公称値) 11:00
点灯時間(実測値) 10:17
関連記事
